Abrigo caseiro para sensor de temperatura e umidade

[Gustavo Pinheiro]

Em 02/12/2021 em 11:22, Felipe Backendorf disse:

Seria esse vídeo?

Muito interessante. Nos EUA os abrigos aspirados são bem mais populares que aqui e infelizmente parecem bem mais chatinhos que construir que os de prato normal.

Esse mesmo Felipe, tem alguns outros vídeos no canal dele sobre medição da temperatura do ar, tem um que ele fala sobre os diferentes tipos de sensores de temperatura, bem interessante também.

[SandroAlex]

Em 02/12/2021 em 12:22, Felipe Backendorf disse:

Seria esse vídeo?

Muito interessante. Nos EUA os abrigos aspirados são bem mais populares que aqui e infelizmente parecem bem mais chatinhos que construir que os de prato normal.

Amanhã chegam meus pratos de alumínio! Também vou entrar nessa vibe!

O abrigo antigo de plástico vou usar para colocar um termómetro Akso de mínima e máxima em meu quintal. Só preciso criar uma forma de poder tirar e colocar o termômetro todos os dias sem ter que remover os pratos.

[Gustavo Pinheiro]

Boa noite, tive que terminar a comparação entre o abrigo com 1,7cm de espaçamento e a estação do INMET no dia 11/12, o amigo que morava dentro da estação da Embrapa vai se mudar e já tirou a internet da casa onde ficava o gateway. Ao contrário do teste anterior com espaçamento de 2cm que ocorreu quase sem falhas na transmissão de dados, dessa vez houveram algumas interrupções que prejudicaram as médias, é uma área rural então acredito que tenha a ver com qualidade da internet no local.

Na maioria dos dias, inclusive nos dias ensolarados, as máximas foram muito semelhantes, mas nos dias 04, 09 e 10 de dezembro houve um aquecimento bem significativo no meu ecowitt em relação ao INMET, dei uma olhada nos dados horários e vi que se trataram de dias com aquela característica que o Felipe tinha comentado, sol mais baixo do final da tarde + vento calmo/nulo, é impressionante como essa combinação tem efeito negativo na medição de temperatura.

Pegando o dia 09/12 como exemplo, fica claro que as discrepâncias entre as medições ficam bastante significativas a partir da 16h, quando o sol já atingia o abrigo em um ângulo mais horizontal e o vento era muito calmo. Temperatura instantânea no Ecowitt e INMET respectivamente na tarde do dia 09/12:



12:00h 22,1°C  e 21,5°C

13:00h 22,4°C e 22,3°C

14:00h 23,5°C e 23,1°C

15:00h 24,4°C e 23,7°C

16:00h 25,8°C e 24,7°C

17:00h 26,8°C e 25,0°C

18:00h 22,8°C e 21,4°C

19:00h 17,0°C e 16,9°C

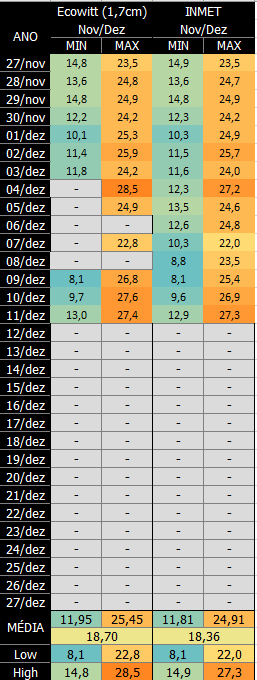

Tabela do teste entre abrigo de pratos de alumínio com espaçamento de 1,7cm e INMET:

Edited December 16, 2021 at 02:05 AM by Gustavo Pinheiro

[Gustavo Pinheiro]

Tabela do teste entre abrigo de pratos de alumínio com espaçamento de 1,7cm e INMET:

(Não apareceu a imagem na postagem anterior)





[Felipe Backendorf]

Em 15/12/2021 em 23:07, Gustavo Pinheiro disse:

Tabela do teste entre abrigo de pratos de alumínio com espaçamento de 1,7cm e INMET:

(Não apareceu a imagem na postagem anterior)

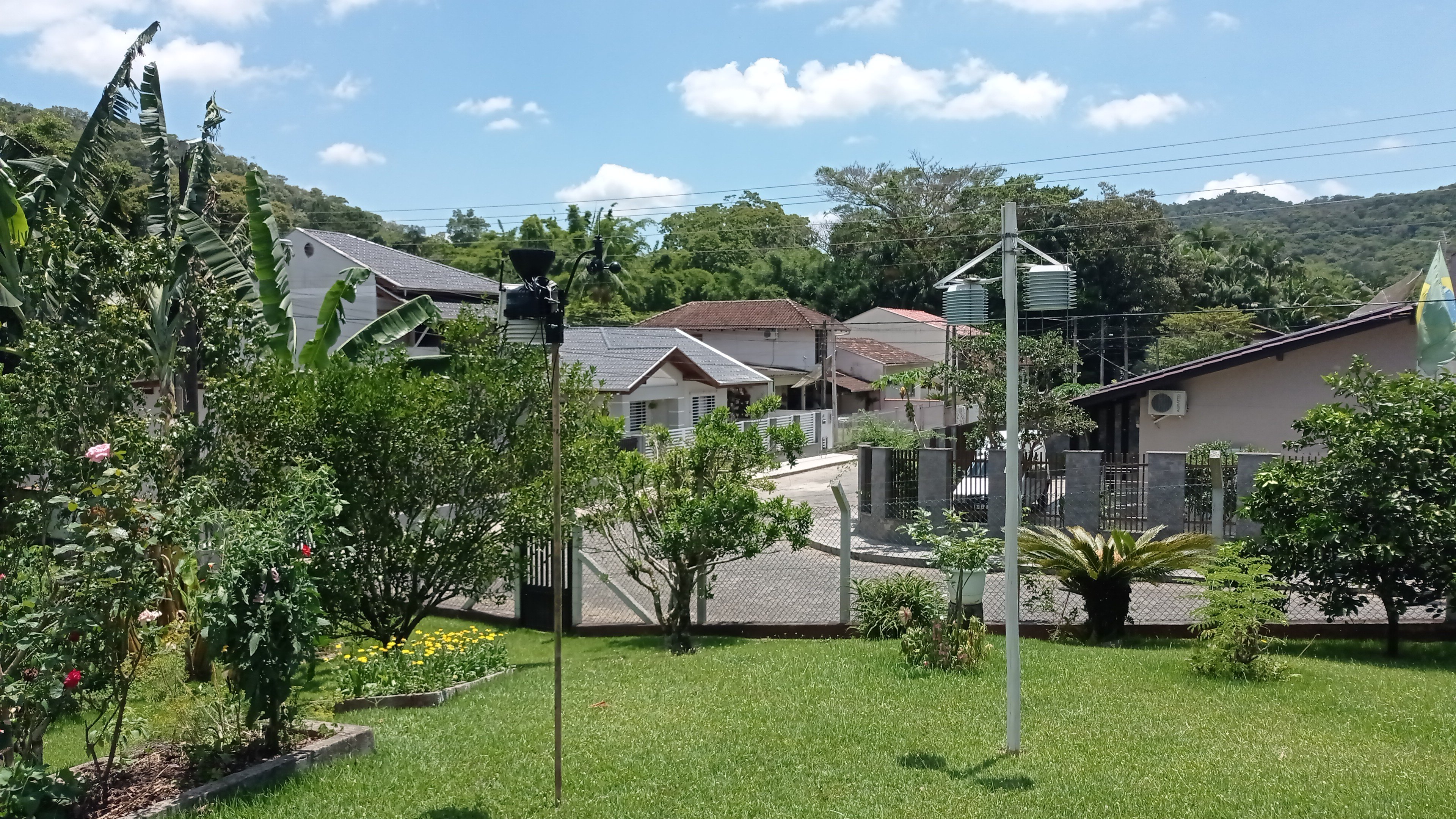

Muito interessante o teu teste! As fotos que tu mandou aqui outro dia me deram a impressão que, de tarde, o abrigo do INMET recebe alguma sombra do poste, o que pode ter potencializado a diferença nesses momentos.



Ainda assim é comprovado inclusive no teste aqui em casa contra o abrigo de 12 pratos que o abrigo com espaçamento de 1,6/1,7cm sobreaquece após as 16h sem vento. Eu queria que a natureza colaborasse comigo e desse uns dias assim aqui em casa antes de eu levar o abrigo lá pro oeste, mas infelizmente sol no fim da tarde por si só já é raro aqui no ninho da MM kkkkkkkkkkkk

[Gustavo Pinheiro]

Em 16/12/2021 em 10:55, Felipe Backendorf disse:



Muito interessante o teu teste! As fotos que tu mandou aqui outro dia me deram a impressão que, de tarde, o abrigo do INMET recebe alguma sombra do poste, o que pode ter potencializado a diferença nesses momentos.



Ainda assim é comprovado inclusive no teste aqui em casa contra o abrigo de 12 pratos que o abrigo com espaçamento de 1,6/1,7cm sobreaquece após as 16h sem vento. Eu queria que a natureza colaborasse comigo e desse uns dias assim aqui em casa antes de eu levar o abrigo lá pro oeste, mas infelizmente sol no fim da tarde por si só já é raro aqui no ninho da MM kkkkkkkkkkkk

Queria muito ver como o abrigo de 12 pratos iria se sair ao lado do INMET, mas não vai ser dessa vez 🙃 kkkk. De qualquer forma vou montar o meu com 12 pratos agora e esse vai ser o definitivo, me baseando nos teus testes com as Davis deu pra ver que ele é excelente!

Eu sei bem como é esse clima nublado e úmido de Blumenau, quando eu vou pra Torres no verão, as vezes eu experimento esse tipo de clima e confesso que também não me agrada muito, isso que o litoral norte do RS não é tão úmido como o de SC.

[SandroAlex]

Hoje pela manhã conclui meu abrigo de pratos de alumínio e já está operando.



Lixei os pratos e usei esmalte sintético de alto brilho para pintar.





Está no mesmo poste do antigo abrigo numa altura de 1,70m. A distância entre os pratos é de 1,3cm.



Entrou em operação as 13h00m e a diferença que já notei foi a oscilação rápida da temperatura. No momento tenho 20,7°C. Está acompanhando a estação da Epagri Rio vermelho. Óbvio que não vou tomar essa estação da Epagri como parâmetro para comparação, pois está distante daqui e num contexto topográfico diferente. Pretendo me basear na estação do Samae que fica a 1,7km daqui de casa, mas para o meu azar está offline.Vamos ver no decorrer da semana como se sair.

[Felipe Backendorf]

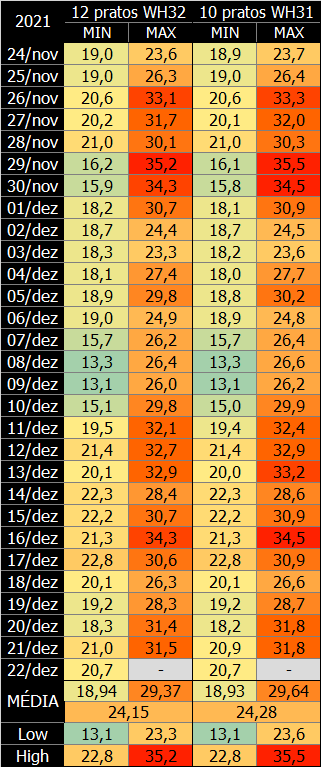

Terminei de testar a diferença entre os 2 abrigos de alumínio aqui em casa:



A calibração dos sensores foi realizada no meu quarto atrás do ventilador e a diferença de 0,04ºC foi somada nos extremos do abrigo de 10 pratos.

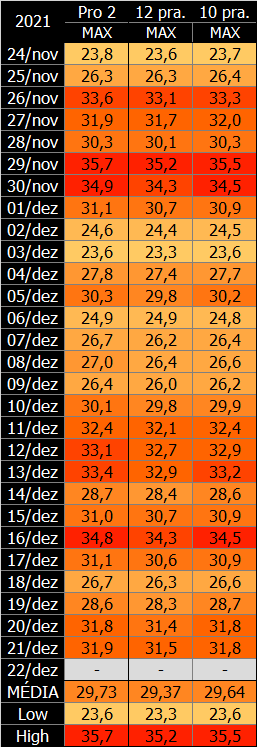

Definitivamente 12 pratos ficou bem melhor que 10 pratos. Máximas em comparação com a Davis pro 2:

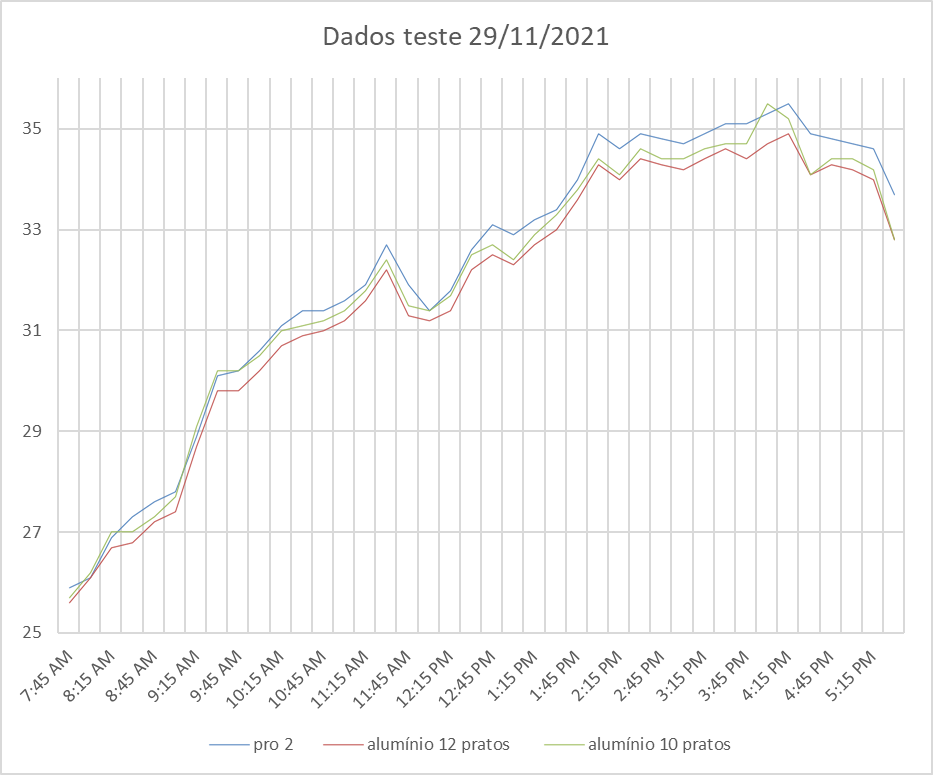

Queria ter testado em fins de tarde de sol sem vento, consegui apenas uma:



O abrigo com 10 pratos deu uma deslizada quando parou o vento, então por segurança recomendo fazer abrigos de metal com distanciamento pequeno, que impeça maior parte da luz de entrar como os 1,3cm do abrigo 12 pratos.



Lembrando que o que importa é o distanciamento entre pratos e não a quantidade, se o sensor for menor vai precisar de menos pratos. Pra abrigar o sensor da Davis pro 2, por exemplo, 6 pratos dá conta.

[SandroAlex]

Em 22/12/2021 em 13:00, Felipe Backendorf disse:

Terminei de testar a diferença entre os 2 abrigos de alumínio aqui em casa:



A calibração dos sensores foi realizada no meu quarto atrás do ventilador e a diferença de 0,04ºC foi somada nos extremos do abrigo de 10 pratos.



Definitivamente 12 pratos ficou bem melhor que 10 pratos. Máximas em comparação com a Davis pro 2:





Queria ter testado em fins de tarde de sol sem vento, consegui apenas uma:



O abrigo com 10 pratos deu uma deslizada quando parou o vento, então por segurança recomendo fazer abrigos de metal com distanciamento pequeno, que impeça maior parte da luz de entrar como os 1,3cm do abrigo 12 pratos.



Lembrando que o que importa é o distanciamento entre pratos e não a quantidade, se o sensor for menor vai precisar de menos pratos. Pra abrigar o sensor da Davis pro 2, por exemplo, 6 pratos dá conta.

Tinha até pensado em colocar 15 pratos em meu abrigo, mas como o sensor da incoterm coube, fiz com os doze e 1,3cm de distância entre eles. Estava com medo de aquecer demais, mas esses três primeiros dias de teste tem sido satisfatórios tanto com as máximas como com as mínimas. Final do mês posto os valores.
